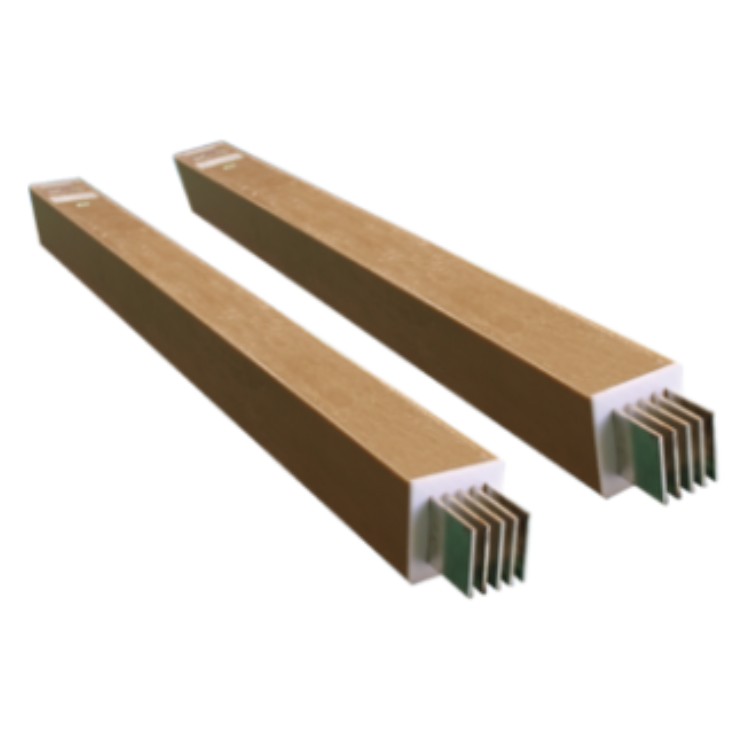

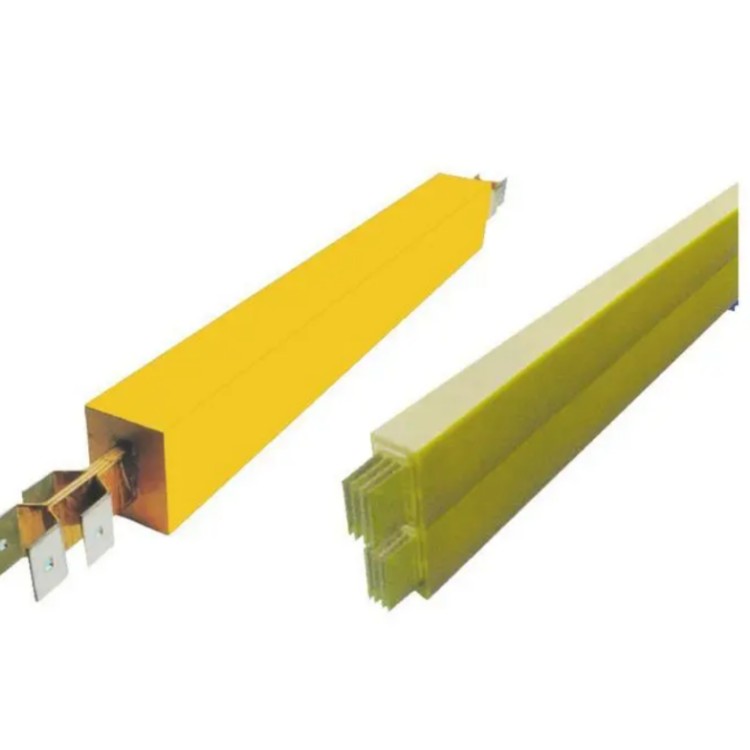

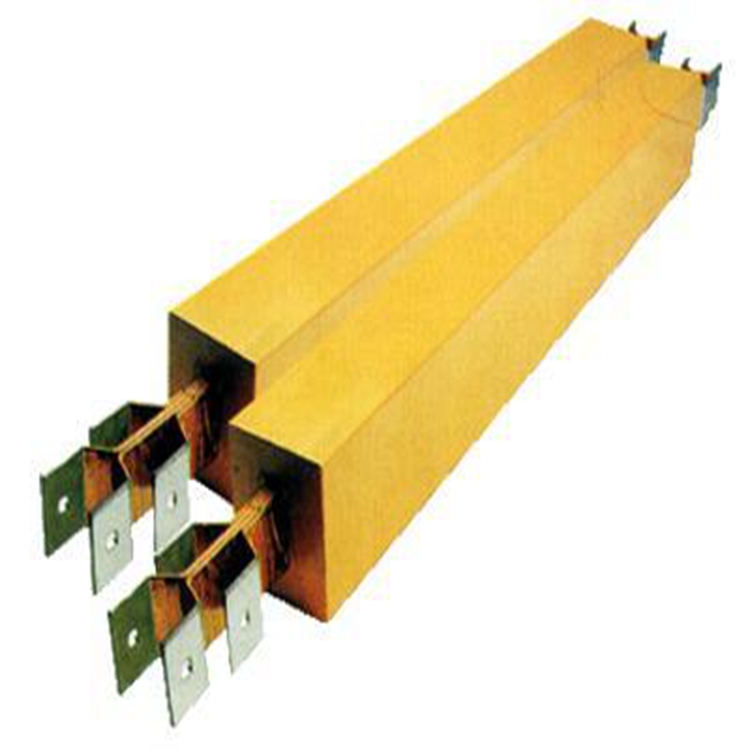

防水澆築型母線槽

結構功能：

1、 選用合理的“三明治"相線嚴密疊壓結構設計，使母線槽外形愈加緊湊，體積更小，並增加了母線體係的動熱穩定性，使母線具有阻抗低，電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成，樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼，增加了母線體係的抗衝擊才能和運用壽數。

3、 運用“Y"型防水性接頭，銜接牢靠便利。

是無金屬外殼母線槽，防水母線槽采用特殊配方的複合樹脂和定量特選的混合材料相混合製成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。可在950-1000°C的火焰中工作90min以上，保持線路不中斷。

防護等級不單是指母線本體的防護等級，它也包含安裝連接頭的防護等級。目前市場上諸多母線槽，標注的防護等級有IP54、IP65、IP66，其母線本體防護等級均能達到其要求，但連接頭的防護等級則隻能達到IP30或IP40。因此連接頭的設計加工是一項很關鍵的重要因素，如果連接頭密封不好，母線有再高的防護等級都無法********地保護母線槽安全運行。所以，當用戶在選擇母線槽時一定要求廠家送樣，樣品****是帶有插接口的本體及連接好連接頭的兩段防水母線槽。通過對母線本體、插接口、連接頭防護性能的考察，才能確定



1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電係統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個係統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

主要技術參數:

1) 絕緣電阻：每一段母線槽單元絕緣電阻值應大於或等於1000mω2500v兆歐表)。

2) 介電強度：每一段母線槽出廠前均（jun1）經受1分鍾工頻耐壓試驗，工頻耐壓及雷電衝擊耐壓數值。

3) 接地係統：符合iec364-5-54對接地係統的要求。

4) 防護等級：戶內型：ip40；戶外型：ip43、ip54。

5) 負載性能：在額定電流下，外殼的溫升符合gb763-90《交流高壓電器長期工作時的發熱》標準要求。

6) 短路性能：動熱穩定試驗符合gb2706-89《交流高壓電器動熱穩定試驗方法》標準要求。

母線槽廣泛應用於發電廠，工礦企業等場所作為發電機與主變壓器，變壓器與高壓配電櫃以及高壓設備主回路間的電氣連接。供貨長度按2m/節設置，一般單節長度不大於3m。

將高阻抗的特性和比率製動特性兩者****結合，顯著降低了母差回路的負載阻值，較好地保證了區外故障TA飽和不誤動，區內故障正確快速動作。它以電流瞬時值作測量比較，測量元件和差動元件多為集成電路或整流型繼電器，當母線內部故障時，動作速度極快，約為1～3 ms。而在1/4周期以前TA不會飽和，能較好地傳變一次側電流，對TA無特殊要求，澆注防水母線槽工程，TA變比可以不一致。

運行中處理方案的似定

(1)缺陷未處理前，聯係省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一台臨時排風扇，外部吹風降溫，盡量控製過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

傳統的保護地線PE線放置在母線槽內一側，由於電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由於它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

適當防護措施。如當母線槽穿越樓層時,由於生產或屋麵滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。

室外防水：

 母線槽安裝在室外時，就須要思考母線槽的防水。在運用中進水，必然導致絕緣下降，長時間運轉會形成短路，焚毀母線槽，在這種情況下要采納防護辦法。

注意事項：

1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意

適用範圍：

適用於額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體係。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變容節變容，也沒有采取****的保護措施，超負荷運行時溫升高，而且變容後始端的開關無法確保變容後小電流的過載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由於生產或屋麵滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
