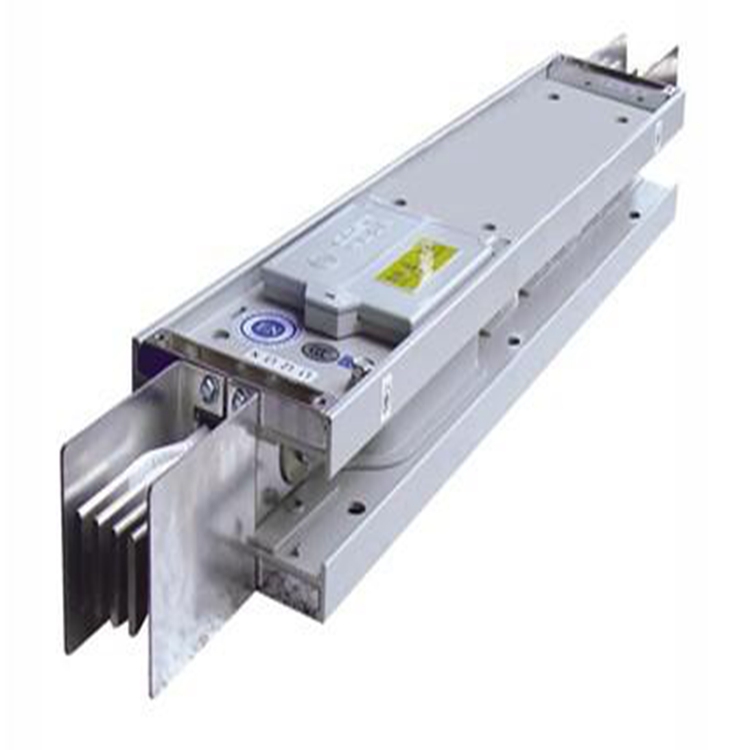

2500A密集型低壓母線槽

結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變容接口方便。

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

內部導體采用新型整體包覆工藝絕緣，相互疊裝成緊湊結構，不會形成“煙囪效應”的燃燒途徑。模製鋁合金封閉外殼具有較高的強度、優異的抗腐蝕性、散熱性，並可作為接地導線使用，保證足夠的安全性，為接地故障提供可靠的接地路徑，為地線短路提供的路徑。當發生高容量的接地故障時可****的接地和保護整個係統。該結構可****均衡各相阻抗，從而****減小母線槽係統的電壓損失。

2500A密集型低壓母線槽

特性

1）散熱能力較強

密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。並能將導電排所產生的熱量迅速散發，載流量大。

接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，****增加了接頭接觸麵積，大大降低了接頭部位溫升。

2）新一代環保產品

密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

3）布線靈活

密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電係統。

母線槽的維護。

1.母線槽安裝使用後6個月內檢查接頭連接螺栓和固定支架螺栓是否鬆動，1年後進行檢查，每3年進行一次內外檢查。

2.檢查總負荷電流不超過主母線槽電流或設計電流，並檢查運行溫度。

3.母線槽維修前應檢查母線槽係統是否停電!切斷母線槽的所有電源!用萬用表測量導線的電壓，確認母線槽係統沒有充電後再進行日常維護。防止高壓可能導致操作人員人身傷害甚至死亡的嚴重事故!

4.維護期間，用軟刷、真空吸塵器或棉布清潔母線槽上的灰塵。在維護期間，特別注意連接器的夾緊扭矩和表麵清潔度。如果結構鬆動或被汙染，使用電阻會增大，過熱，甚至連接麵不平整都可能造成電弧現象。

5.母線槽運行時，檢查整個係統周圍是否有泄漏、噴水、潛在的濕氣源，是否有重物威脅係統，是否有熱源影響母線槽係統的溫升，檢查母線槽內是否有異物進入。

6.檢查母線槽係統部件是否有缺陷和腐蝕，支架彈簧是否有適當的彈性，發現問題立即更換。

7.母線槽長期運行時，接頭溫升應每年定期檢測一次，接頭溫升按GB7251標準不得超過70K。

8.檢查絕緣材料是否有老化現象，導電部件是否有熔化變形現象。相間絕緣擊穿時，應分段拆除，用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣塗層處理。

9.檢查母線槽係統的插接箱插腳是否與母線接觸良好。

10.再次向母線槽係統供電前，檢查絕緣電阻並記錄在案。

11.維護後保證母線槽係統原有的保護等級要求。

2500A密集型低壓母線槽

應用條件

■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量

■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響

母線九大優勢

1、 滿足負載要求，密集型母線槽 規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦幹擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地係統，密集型母線槽 作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械衝擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控
