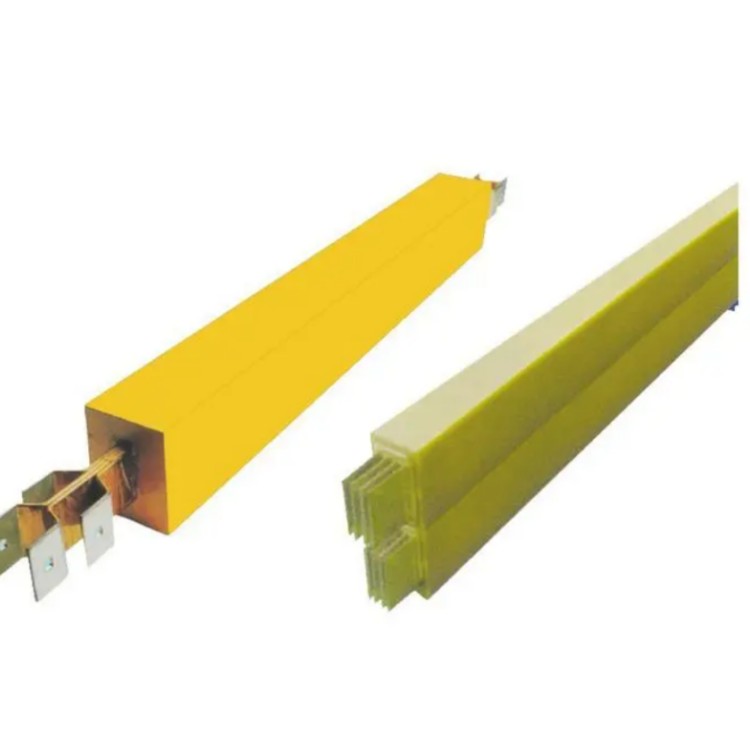

環氧樹脂防水澆築型母線槽

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然後擰上螺母，用力距板手緊固，達到規定力矩即可，較後固定好上下蓋板，母線槽槽連接好後其外殼即已連接成為一個接地幹線，將進線母線槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

環氧樹脂防水澆築型母線槽

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電係統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前該解決方案已經越來越多應用在運營商機房中。

注意事項：

環氧樹脂防水澆築型母線槽是無金屬外殼母線槽，防水母線槽選用特別配方的複合樹脂和定量特選的混合資料相混合製成高功能的絕緣資料，將銅母線直接澆注密封。不存在空氣空隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣資料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不隻耐水、耐火、耐腐。

全天候產品，可長時間在零下40°C的環境作業，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中作業，不會發作外殼電腐蝕的現象。****的耐水功能，可長時間水中作業，可在電纜溝內運用，也可埋地敷設。耐火性，可在950-1000°C的火焰中作業90min以上，堅持線路不中止。

環氧樹脂防水澆築型母線槽

運行中處理方案的似定

(1)缺陷未處理前，聯係省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一台臨時排風扇，外部吹風降溫，盡量控製過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用於光滑鏟不損壞母線槽.母線應堆放在倉庫，幹燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，並妥善保管.

環氧樹脂防水澆築型母線槽

1、外殼

   本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。
   外殼（除衝散熱孔外）能保證IP40C以上防護等級；通過母線槽的外殼本身保證良好的接地連續性
   外殼材料一般彩用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選 用鋁板或不鏽鋼板等防腐材料製成。

2、導體
   載流部件采用銅、鋁或其合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件
   空氣絕緣封閉型母線所選用的絕緣材料均能承受溫升試驗溫度的長期耐熱能力，並具備夠的絕緣能力、機械強度和搞老化能力。

4、接頭

   母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均有利於進行安全檢查和檢修。

主要技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低於20MΩ。
  4、母線係統能承能3750V的工頻耐壓，曆時1min無擊空穿和閃絡現象。
  5、母線係統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表麵：40K。

  6、插接箱與母線槽的拔插次數不少於200次。
