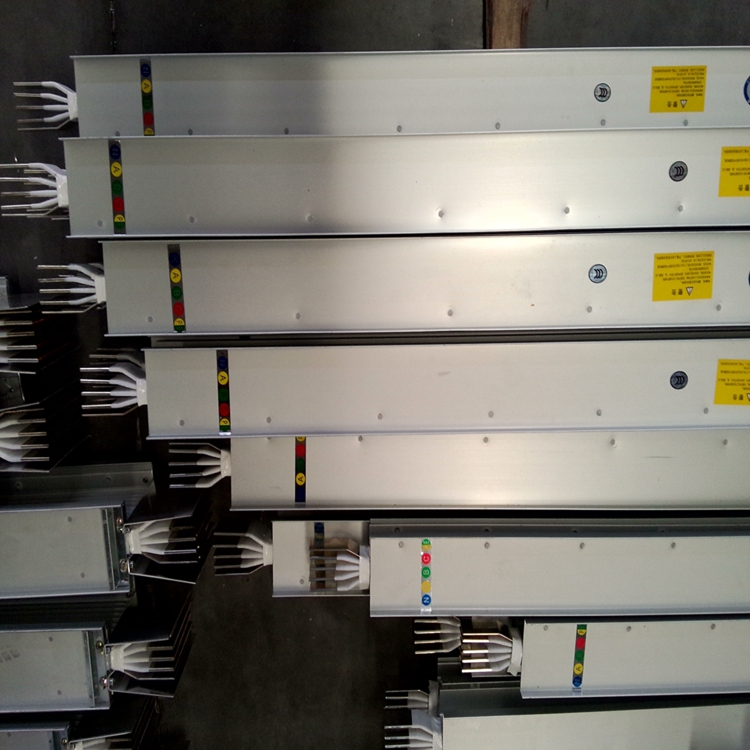

密集式絕緣母線槽

母線槽用於高層、****層建築的輸電係統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建築工程中迅速的得到了推廣應用。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便於分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用於各電力輸送幹線，有高壓母線槽和低壓母線槽兩類。高層建築、工業廠房、機場、碼頭、地鐵、綜合建築工程等的變壓器至配電櫃，以及配電櫃至車間及樓層的電力輸送。

產品用途

1、加強型鋁合金外殼設計

高低壓母線槽外殼采用鋁鎂合金型材母線槽由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利於高低壓母線槽的散熱，又加強了外殼剛度，也便於安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

2、無螺釘組裝技術

高低壓母線槽外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由於外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

密集式絕緣母線槽在選擇和使用的過程中需要結合具體環境進行綜合考量，應該根據不同情況選擇相適應的類型以及材料的母線槽。此外，對各種母線槽，通常應該按照長期工作電流選擇母線槽截麵。並且按照通過短路電流條件下，校驗母線槽的短時熱穩定性和動穩定性。母線槽的應用優勢在於，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，製作時間也比較短，可以節約出大量的時間，去做其他的事情密集型內部采用典型的三明治結構，設計合理、性能優越，具有穩定可靠

為三相三線，三相四線，三相五線製，頻率為50-60HZ，電壓380-400V，額定工作電流為200-5000A,主要作為工礦、企事業和高層建築中新型供配電設備。帶帶插接頭或插接開關箱，能很方便地引出電源分路，密集型母線槽具有體積小，結構緊湊、傳輸電流大，維護方便等優點。母線槽的安裝可直接從變壓器接到低壓配電櫃，也可從低壓櫃直接接到配電係統作為配電幹線線路。

1.母線槽安裝使用後6個月內檢查接頭連接螺栓和固定支架螺栓是否鬆動，1年後進行檢查，每3年進行一次內外檢查。

2.檢查總負荷電流不超過主母線槽電流或設計電流，並檢查運行溫度。

3.母線槽維修前應檢查母線槽係統是否停電!切斷母線槽的所有電源!用萬用表測量導線的電壓，確認母線槽係統沒有充電後再進行日常維護。防止高壓可能導致操作人員人身傷害甚至死亡的嚴重事故!

4.維護期間，用軟刷、真空吸塵器或棉布清潔母線槽上的灰塵。在維護期間，特別注意連接器的夾緊扭矩和表麵清潔度。如果結構鬆動或被汙染，使用電阻會增大，過熱，甚至連接麵不平整都可能造成電弧現象。

5.母線槽運行時，檢查整個係統周圍是否有泄漏、噴水、潛在的濕氣源，是否有重物威脅係統，是否有熱源影響母線槽係統的溫升，檢查母線槽內是否有異物進入。

6.檢查母線槽係統部件是否有缺陷和腐蝕，支架彈簧是否有適當的彈性，發現問題立即更換。

7.母線槽長期運行時，接頭溫升應每年定期檢測一次，接頭溫升按GB7251標準不得超過70K。

8.檢查絕緣材料是否有老化現象，導電部件是否有熔化變形現象。相間絕緣擊穿時，應分段拆除，用耐壓測試儀分段檢查，找出故障，或重新更換母線槽，或重新進行絕緣塗層處理。

9.檢查母線槽係統的插接箱插腳是否與母線接觸良好。

10.再次向母線槽係統供電前，檢查絕緣電阻並記錄在案。

11.維護後保證母線槽係統原有的保護等級要求。

密集式絕緣母線槽

應用條件

■ 經過噴塗處理的外殼具有抗腐蝕能力，能夠經受1200小時的鹽霧試驗
■ 鋁合金外殼具有優異的散熱性能，散熱能力是鋼製外殼的兩倍
■ 帶有鋸齒型散熱片的鋁合金外殼，散熱麵積是普通外殼的1.5倍以上，改善了散熱條件，提高了載流能力具有優良的導電性能，整體外殼不低於50%相線的接地容量
■ 鋁合金外殼為無磁環保材料，能****避免渦流和磁滯損耗對母線槽係統造成影響
