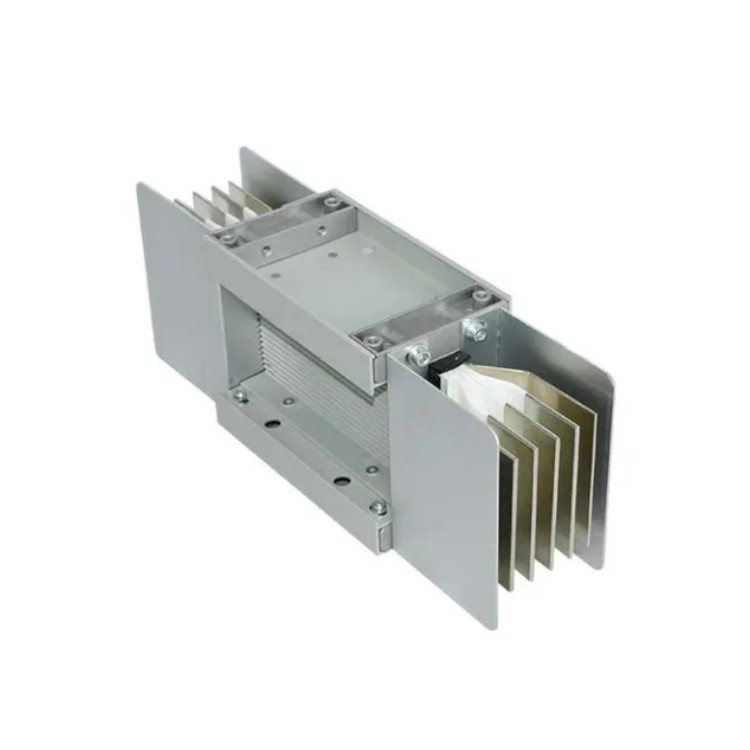

三相四線製鋁合金母線槽

母線槽性能比較

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，並通過緊密接觸的鋼製外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易於磨損、易老化、壽命較短等因素限製，需要定期進行檢查和維護，甚至更換.

3.載電流範圍上.目前電纜至大隻能做到1000mm截麵積，額定電流1600A，但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本.

母線槽由於供電容量大，可靠，安裝方便，自引入以來，得到了迅猛發展。國內市場上的母線槽基本上都選用銅母線(少量選擇鋁母線)做載流導體，而恰恰在母線槽產品中導體的價格占據了總成本的70%以上，這樣銅材價格的上漲直接影響了母線槽的成本，給製造商的市場拓展也帶來較大的衝擊。我國是貧銅富鋁的國，低壓成套開關設備生產中使用的銅材大量依靠進口，因此研發替代的導體材料己經成為今後一段時間的****。

目前，出現了一種用銅鋁複合導體材料代替銅導體材料的新型母線槽產品，這降低了母線槽產品對銅材的需求程度，也節約了銅資源，這種新材料、新技術的應用必將帶來母線槽行業的一次轉變和新一輪發展。使用範圍：FSC係列防水型母線槽適用於額定電壓750V以下，額定工作電流250-7500A，頻率50-60Hz的輸配電係統。

外殼噴塗耐火塗料，發生火災時，在3~5分鍾內，塗料開始發泡、膨脹，形成隔熱層，****地降低了熱量的傳遞,而且封閉了所有的通口,防止消防時水的進入而引起母線短路,保證正常供電。導體銅排纏繞雲母帶，具有良好的耐高溫性能和耐燃燒性能，在常態下具有良好的柔軟性和介電性能。

 插孔處設計了安全防護擋板，隻有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。

外殼防護等級為IP66，根據係統需求，可在母線槽任意位置設置插接口，安裝快捷，分接方便，使用安全。

三相四線製鋁合金母線槽增加了母線係統的抗衝擊能力和使用壽命。使用“Y”型防水性接頭，連接可靠方便。母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的較高溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限製著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。母線槽能在多少度環境溫度下可以正常運行

 母線槽能在環境溫度-50 50°C情況下正常運行。導電性能優異：鋁合金矩形導體，表麵經複合鍍層處理，提高了性能；接頭鍍銀（鍍錫）處理，降低接觸電阻 提高電能質量：鋁合金及鋼鋁混合型外殼，機械強度高，散熱性能優異，無渦流損耗。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高於40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求製造。

主要技術參數

額定電壓:660V。額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大於或等於20兆歐姆，用戶安裝時，應先檢查絕緣電阻值後再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗。短路強度(承載短路強度的能力)：母線槽能承受表2規定的短時間耐受電流和額定峰值耐受電流所產生的熱應力和電動力。

三相四線製鋁合金母線槽為交流三相四線或五線製，適用於頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用於工業廠房、礦山等的低壓配電係統和高層商住大樓、酒店、醫院等的供電係統。

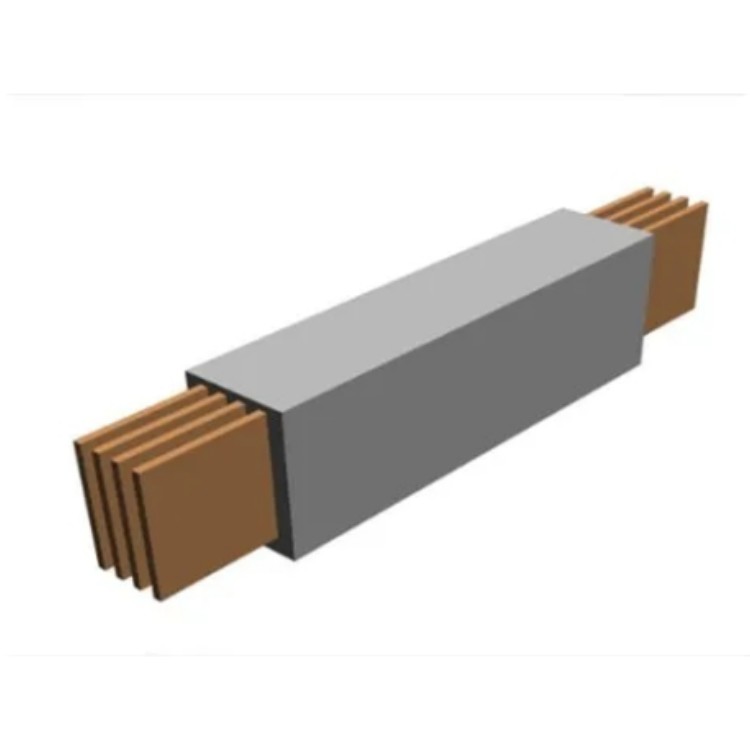

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對於電纜來講，由於電纜芯是多股細銅線，其根麵積較同電流等級的母線要大。並且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

使用壽命長：

外殼表麵采用奧地利老虎牌粉末塗料靜電噴塗工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大於電纜。安裝分接母線槽一般采用插接式安裝分接方法。
