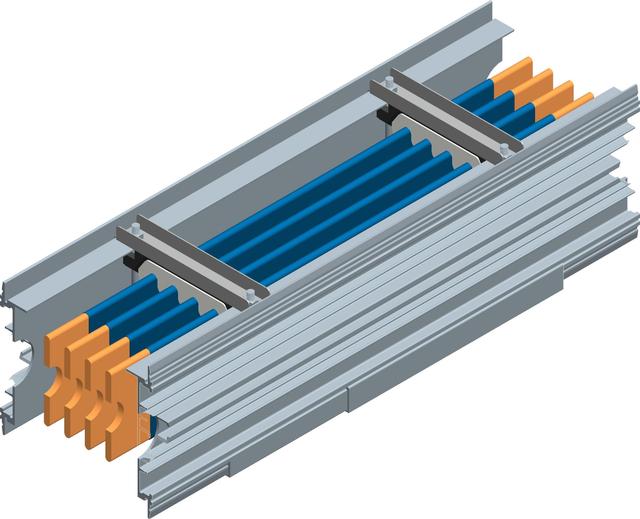

低壓絕緣封閉空氣型母線槽

低壓絕緣封閉空氣型母線槽結構特點



1）適應於大跨距安裝
該係列FRC空氣絕緣型母線槽體積小、結構緊湊，外殼采用成型機輥壓成先進的斑紋形截型材，增加外殼外表的散熱麵，其外殼的式樣猶如兩片散熱片，有較好的散熱性能，而導體與外殼U形槽緊急吻合，經過壓緊裝配後，具備合理和逾越的機械強度，莫大地增長了其荷重能力，使其具備非凡的支撐強度，可保障連署6m母線核心載重70Kg，撓度個超過15mm,解決廣大跨距場所安裝工法支撐吊裝的困惑。
母線槽可在lm長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝便捷快捷
(1)因其設計跨距大，所以安裝支()撐少、接頭數量少，可大幅度增長安裝速度；
(2)采用對接式接頭連署時隻需將連署銅排插人接頭，再擰緊螺栓即可；
(3)體積小、重量輕，便捷安裝。
3）散熱性能好、適應大電流輸送，轉載能力強
斑紋形蓋板在散熱時起到肋板的效用，增大廣散熱麵積，且銅排與外殼之間無空氣隔層，熱阻小，熱傳導速度快，減低了銅排的溫升。
接頭采用雙麵搭接，使母線槽接頭處銅排搭接麵積增大了一倍，減低了接觸電阻及接頭的溫升。

標準化深重
所有電流等級的母線槽均采用一統的蓋板，標準化深重、互換能力強、變容接口便捷.
耐火性能
母線槽可製成防火型，按GB9978耐火曲線嚐試，耐火極限大於30min。

低壓絕緣封閉空氣型母線槽

廣泛的適應性

母線槽就相當於電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因為金屬導體受熱之後，是會開始鬆弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因為如果母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然後在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。



結構特點:

1)該係列封閉母線槽具有優良的抗短路性能，由於具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2)該係列封閉母線槽結構先進，安裝維修孔可任意設置於封閉母線的上部或下部，對於大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4)采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由於基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5)為了解決變壓器、發電機及配電櫃運行時產生的震動對封閉母線的負i麵影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對於封閉母線槽本體，在係統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

6)封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表麵噴塗淺灰色油漆來減少對可見光的吸收；在封閉母線內表麵噴塗黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

7)為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，KFM分離絕緣母線，在穿牆處設置穿牆套管，使戶外與戶內封閉母線垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

8)為了提高封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，封閉母線電流大於或等於3000A接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高於正常工作時溫升。

注意事項

1、對付振動場合，空氣絕緣型封閉母線槽，在接地部位的銜接處應裝配彈簧圈。

2、橋架體係應具有靠得住的電氣銜接並接地。

3、沿橋架全長另敷設接地支線時，每段橋架應至少有一點與接地支線靠得住銜接。

4、當容許應用橋架體係組成接地支線回路時應相符以下請求。橋架端部之間銜接電阻應不大於0.00033歐姆，接地孔應絕緣塗層。在1KV及如下中性點間接接地體係中，受電裝備的接地與體係中性線接地相連。裝有處動堵截供電裝軒時，橋架的級長偏向金屬橫截麵積應不小於規定值。

1.母線槽保證在下a}J環境中長期正常工作。a.海拔高度不超過2000m:b.附近空氣溫度在-5℃~十4}℃之間，並且在24h內其均勻漂度不高於 35 ℃;c.空氣清潔，相對溫度在高溫度為 4}℃時不超過50%，在較低溫度時答應有較高的相對濕度，例如 20℃時為90%，但應考慮到因為溫度的變化，荊州母線，有可能會倡然地戶!，:適度的凝露;d.汙染等級為二級；e.安裝種別為“II，IV級;f.安裝方法根據本使用仿單劃定。

2.母線槽TH型產品保證在2.1條中a、b、e、f條所列前提及下列前提工正常工作。a.空氣相對濕度不人於95%;b.有凝露和黴菌的地方。
