BMC-3500A空氣母線槽

BMC-3500A空氣母線槽

母線槽的外殼選用應滿足機械負載的要求，空氣絕緣型封閉母線槽，外殼相互連接部件間可采用焊接或螺栓連接，但對用螺栓連接的外殼應保證電氣的連續性，使用緊固件應有良好的鍍層，外殼表麵應覆蓋耐熱阻燃塗層，塗層可防大氣腐蝕，塗層應均勻一致、整潔美觀、無起泡、裂紋等缺陷。封閉式密集型母線應作為通過型式試驗低壓成套開關設備和控製設備，封閉式母線的結構可靠、安裝方便、維護容易，同時能承受標準規定的機械、電和熱應力的材料構成，材料應進行靜電噴塗表麵處理。外殼材料為鋁鎂合金的板材厚度要求≥4.5mm，為冷軋鍍鋅鋼板的板材厚度≥2.5mm。

因此母線槽進入現場後****放在幹燥場所，安裝時由一個場所搬到另一個場所時，兩處的溫差不能過大，否則會產生結露。

母線槽安裝結束到通電往往有一段時間，其間潮氣也會進入，因此冒然送電是危險的，送電前****測量絕緣電阻。

母線槽安裝環境往往不是潔淨場所，因此安裝時****防止建築垃圾進入接頭內，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，空氣絕緣型封閉母線槽，兩者****分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由於人員的走動而進入母線槽殼體內。

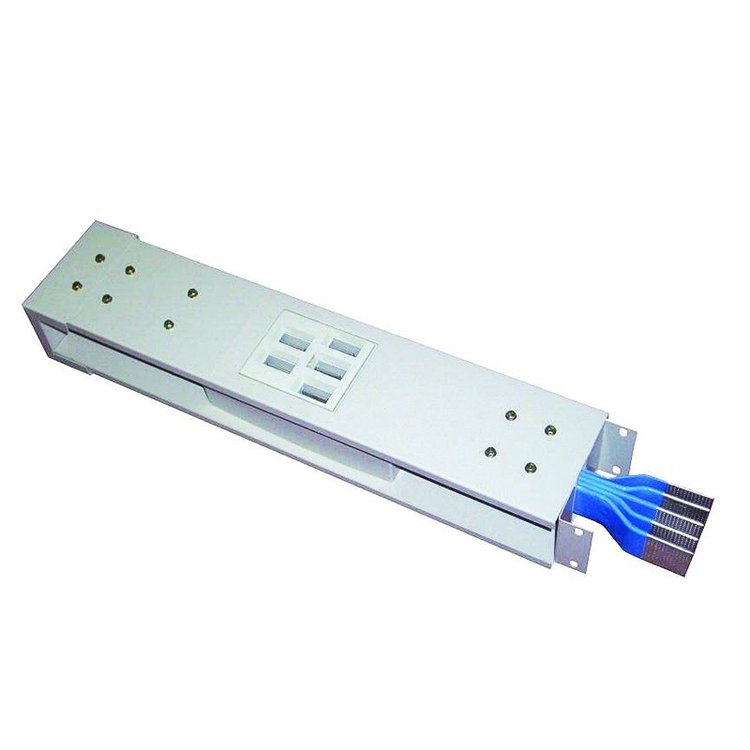

BMC-3500A空氣母線槽

主要特點：
    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大於標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。
    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大於標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。
    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

BMC-3500A空氣母線槽

a) 載流量:

低壓電纜的截麵積為1000mm2，額定電流為1600A。這麽大規格電纜因其體積和重量過大，很少應用於實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流i大可達6300A，其強大的載流能力是電纜根本的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決於所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的工作溫度為125℃。因此，母線槽的過載能力遠遠大於電纜。

1、產品使用的環境條件：

1.1環境溫度：-30℃～+85℃
1.2環境濕度：相對濕度≤95%（環境溫度+20℃）
1.3使用海拔高度：H≤2000米
1.4大氣壓力：86～106kpa
1.5防護等級：IP54以上

2、產品的性能：

2.1電源電壓：380V-50HZ
2.2母線材料：純鋁、牌號6063#
2.3母線電阻：≤0.03Ω㎜?/m符合GB3048(電線電纜導體)標準
2.4母線電抗與阻抗：符合GB7251.2—2006標準
2.5極對極、極對地絕緣電阻：≥5MΩ
2.6絕緣電壓：660V
2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象
2.8短路耐受強度：符合GB7251.2—2006標準
2.9保護電路****性：符合GB7251.2—2006標準
2.10防火性能：阻燃自熄（本生燈法）
2.11相對漏電起痕指數：CTI＞600V
2.12電氣間隙：≥50㎜
2.13爬電距離：≥100㎜

注意事項：

1.用鋼絲繩捆紮會損壞母線槽外殼的防護層。

2.密集型母線槽的走向應走捷徑，以削減其****的損耗。

3.因為電源端的位置是固定尺度的，定製母線槽，所以也能夠從電源端開端設備母線槽。

4.在設備的時分，要是發現了母線間距是不對的，要立馬糾正之後再設備。

5.穿芯螺栓的緊固力影響電氣聯接的牢靠性，因而要用力矩扳手操作。

6.壓板的作用是定位，空氣絕緣型封閉母線槽，因而壓板螺栓不要擰得過緊，避免影響母線的安閑彈性。

7.每裝好一個單元，就要測一次母線槽的絕緣電阻，這是查看已設備的母線槽是否發生短路的有用措施。

8.分接箱和母線槽之間，除了有電氣聯接外，青山湖區母線槽，還要****械固定，以保證分接箱作業牢靠。

其他在設備時彈簧全緊縮或全鬆都歸於不正常狀況。彈簧彈力調整後，將彈簧支承器與母線槽外殼聯接，然後鬆開彈簧支承器的上螺母，使母線槽能夠向上脹。
