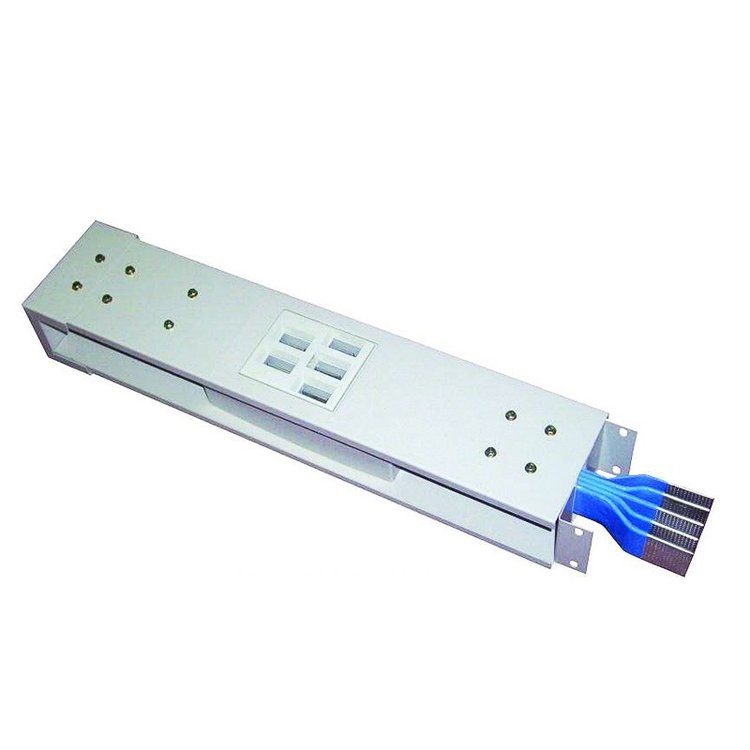

BMC-2200A空氣型母線槽

BMC-2200A空氣型母線槽是一種傳輸電流的配電裝置，詳細是利用鋁、銅母線柱製作的一種的金屬槽裝置，用來匯集和分配電力的載體，所以又稱匯流母線槽。

母線槽按照不同的絕緣方式可以分為高強度插接母線槽、密集絕緣插接母線槽以及空氣式插接母線槽三種形式:根據母線槽的結構以及用途的差異又可以分為空氣絕緣、空氣附加絕緣、密集絕緣、耐火、樹脹絕緣以及滑觸式母線槽;按照母線槽外殼的製作材料又可以分為鋼外殼、鋁合金外殼以及鋼鋁混合外殼母線槽。

空氣式母線槽一般外殼為鋁鎂合金，並且采用整體接地的方式，母線排之間有一定的間隙，利於母線工作中的熱量散發，這也是空氣母線槽一大優點，這樣做的好處是安全性非常好。加上外殼的防腐處理，可以適應一些條件惡劣的腐蝕性環境正常工作。空氣式母線槽的金屬外殼使得機械強度加強，空氣式母線槽可以更容易的使用不受損傷。

它與傳統電纜以及輸電導線比擬較而言，因為其體積小、容量大以及裝拆快捷等特點在進行大規模的電流輸送時有著非常顯著敏技術上風，並且母線槽中使用了高質量的絕緣材料，進步了供配電係統的安全性、可靠性的同時也延長了母線槽的使用壽命。

 BMC-2200A空氣型母線槽本廠生產的該係列母線槽外殼采用成型機輥壓成型，體積小，外觀精美，具備足夠的載荷能力，支撐和保護母線槽係統，避免機械受損。外殼（除衝散熱孔外）能保證IP40以上防護等級；通過母線槽的外殼本身保證良好的接地連續性。

1、外殼材料一般采用鋼板製成，其防腐處理可采用噴漆、噴塑、電鍍、熱浸鋅和熱噴鋅等方法；對於4000A以上母線槽，因外殼渦流發熱原因，采用鋁板或不鏽鋼板製成。當用戶有防腐等特殊要求時，4000A以下的母線槽，也可選用鋁板或不鏽鋼板等防腐材料製成。

2、導體

載流部件采用銅、鋁或其他合金材料，母排的所有接點和連接處均鍍錫。

3、絕緣部件

空氣絕緣封閉型母線所選用的絕緣材料均（jun1）能承受溫升試驗溫度的長期耐熱能力，並具備足夠的絕緣能力、機械強度和抗老化能力。

4、接頭

母線槽接頭能確保有足夠的接觸麵和絕緣能力；所有接頭螺栓設置均（jun1）有利於進行安全檢查和檢修。

1、產品使用的環境條件：

1.1環境溫度：-30℃～+85℃
1.2環境濕度：相對濕度≤95%（環境溫度+20℃）
1.3使用海拔高度：H≤2000米
1.4大氣壓力：86～106kpa
1.5防護等級：IP54以上

2、產品的性能：

2.1電源電壓：380V-50HZ
2.2母線材料：純鋁、牌號6063#
2.3母線電阻：≤0.03Ω㎜?/m符合GB3048(電線電纜導體)標準
2.4母線電抗與阻抗：符合GB7251.2—2006標準
2.5極對極、極對地絕緣電阻：≥5MΩ
2.6絕緣電壓：660V
2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象
2.8短路耐受強度：符合GB7251.2—2006標準
2.9保護電路****性：符合GB7251.2—2006標準
2.10防火性能：阻燃自熄（本生燈法）
2.11相對漏電起痕指數：CTI＞600V
2.12電氣間隙：≥50㎜

2.13爬電距離：≥100㎜
