戶外低壓空氣型母線槽1300A

戶外低壓空氣型母線槽1300A

母線槽的含義是一種輸電設備，就好似電纜一樣，是用於輸電的，從外觀而言很明顯的是，母線槽要比傳統的配電設備要美觀，也要更加的安全一些。要是以銅排或者鋁排作為導體，依靠空氣或者絕緣材料絕緣，用於重要的輸變電場所，例如變電所變壓器、發電機與開關櫃的連接，或者用作較大電流的輸送，並可做樹幹分叉式送電，在線路中設置多個饋電點，用於直接取電使用。

母線槽具有體積小，輸送電流大，安全可靠，安裝靈活配電施工互不幹擾，設計合理，規格齊全等優點，是現代大、中型企業高層建築引進工程實驗基地等場所理想的供配電設備。

根據上述而言，就可以清楚的知道母線槽，比起傳統的配電設備要好的多，因此在未來市場上，母線槽會不斷的普及，空氣絕緣型封閉母線槽，給人們的工作和生活帶來更多的便利。

就是通過合理、安全的結構，空氣絕緣母線槽將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電係統。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

1、不要過多堆砌。不要為了節省空間，使用隔離措施就沒有限度的堆砌存儲，這樣做的後果對使用性能及構造造成一些損壞，浪費資源。

2、防止陽光暴曬。對於母線槽的使用性能造成很大的影響是直接的陽光暴曬，避免在強烈的日光下，這樣會對母線槽造成損壞而影響草莓视频在线的正常使用，所以存放的時候要盡量避免將其堆放在室外。

3、根據耐火極限的不同，其隔熱層采取的措施亦不同，若母線需作長時間通電運行，則其隔熱層一般直接利用空氣隔熱，以免影響雲母運行過程中熱量的散發

母線槽在使用中觸頭部位或接頭部位易發熱，或選擇母線的載流量考慮不足也會造成母線槽發熱。因此在具體工程設計選擇母線槽的容量時，要充分計算建築物的實際用電負荷，並考慮到周圍環境溫度的影響，還要留有餘量！

戶外低壓空氣型母線槽1300A

1）適應於大跨距安裝

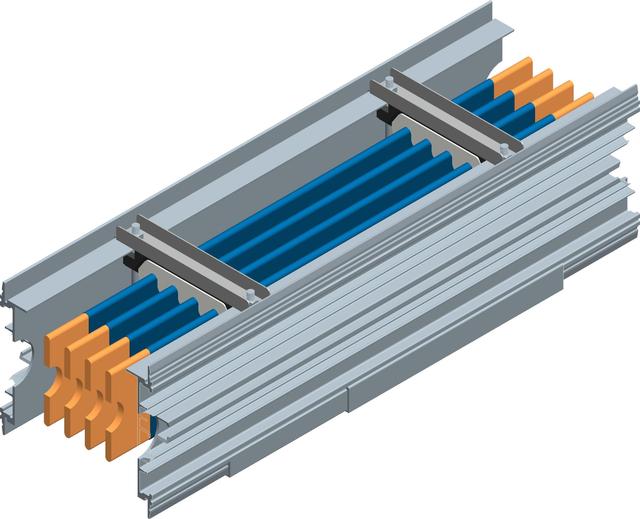

該係列FRC空氣絕緣型母線槽體積小、結構緊湊，外殼采用成型機輥壓成先進的斑紋形截型材，增加外殼外表的散熱麵，其外殼的式樣猶如兩片散熱片，有較好的散熱性能，而導體與外殼U形槽緊急吻合，經過壓緊裝配後，具備合理和逾越的機械強度，莫大地增長了其荷重能力，使其具備非凡的支撐強度，可保障連署6m母線核心載重70Kg，撓度個超過15mm,解決廣大跨距場所安裝工法支撐吊裝的困惑。
母線槽可在lm長度內設置2個插口，兩麵設置即可達4個，而不影響其支撐強度。
2）安裝便捷快捷
(1)因其設計跨距大，所以安裝支()撐少、接頭數量少，可大幅度增長安裝速度；
(2)采用對接式接頭連署時隻需將連署銅排插人接頭，再擰緊螺栓即可；
(3)體積小、重量輕，便捷安裝。
3）散熱性能好、適應大電流輸送，轉載能力強
斑紋形蓋板在散熱時起到肋板的效用，增大廣散熱麵積，且銅排與外殼之間無空氣隔層，熱阻小，熱傳導速度快，減低了銅排的溫升。
接頭采用雙麵搭接，使母線槽接頭處銅排搭接麵積增大了一倍，減低了接觸電阻及接頭的溫升。

標準化深重
所有電流等級的母線槽均采用一統的蓋板，標準化深重、互換能力強、變容接口便捷.
耐火性能

母線槽可製成防火型，按GB9978耐火曲線嚐試，耐火極限大於30min。

施工準備

(1)參加施工人員須持有電工作業證書，進場前由電氣技術人員進行。施工隊要配備電

工作業工具，常用工具由電工自己保管使用，空氣絕緣母線槽價格，大型機具由班組保管。

(2)現場加工須設置工作台，加保護圍欄。作業時應配備電氣消防設備。

(3)作業班組應分工明確，建立崗位責任製，提高“化”施工水平。

(4)施工技術資料要和施工進度同步。



母線槽用在良多的電力施工係統中，在出產母線時，對機械的一些技術機能尺度是要求很嚴格的，質量好的母線才能施展著正常的作用，能讓人們更可靠的使用。

在出產母線的時候，要考慮到母線的使用環境，一般的母線都會用在高空環境中，高空壞境有強盛的溫差，所以，母線要能適應高空環境，就把必需要進行表麵的處理，這樣才能施展正常的功能。

母線——在輸電線路中的主幹線稱為母。一般多是裸漏的導體，空氣絕緣型封閉母線槽，電線的外麵都有絕緣層包裹。

a) 載流量:

低壓電纜的截麵積i大為1000mm2，額定電流為1600A。這麽大規格電纜因其體積和重量過大，很少應用於實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流i大可達6300A，其強大的載流能力是電纜根本*的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決於所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的i高工作溫度為125℃。因此，母線槽的過載能力遠遠大於電纜。

 鍍鋅線槽直線段組裝時，應先做幹線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，延邊空氣絕緣母線槽，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，空氣絕緣母線槽價格，配上平墊和彈簧墊用螺母緊固。

技術要求

周圍空氣溫度不得超過 40℃，而且在24h內其平均溫度不超過 35℃，周圍空氣溫度的下限為-5℃。

空氣清潔:在i高溫度為 40℃時，其相對溫度不得超過50%。在較低溫度時，允許有較大的相對溫度。例如： 20℃時相對濕度為90%。但對由於溫度變化，可能會偶爾產生的適度凝露應給予注意。

汙染等級：按裝準GB7251。1-2005/IEC 60439-1：1999《低壓成套開關設備和控製設備》第i一部分的規定選3級。

海拔高度：安裝誌地的海拔不得超過2000米。
